PCIE与PCI区别

PCIe是基于PCI的基础上演进而来的，所以，PCIe在很多地方都有PCI的影子。从软件角度看，基于PCI的驱动和软件几乎可以无缝移植到PCIe系统上来而不需要做任何改变。

PCI总线：传统并行架构

技术特性：

• 功能定位：为显卡、声卡、网卡等扩展卡提供标准化主板接口
• 版本演进：
  • 基础版：32位总线宽度，支持最多5个设备
  • PCI-X升级版：扩展至64位总线
• 核心局限：
  • 带宽共享导致性能瓶颈
  • 最高传输速率仅133-533 MB/s
  • 不支持热插拔与高级电源管理

PCIe总线：革新性串行架构

技术突破：

• 架构设计：采用点对点串行连接（类似网络拓扑），彻底解决带宽共享问题
• 性能优势：
  • 单通道（x1）含4线（2发/2收），每周期传输1比特
  • 多通道配置（x2/x4/x8/x12/x16/x32）实现带宽阶梯式提升
  • 单通道速率从250 MB/s（1.0版）至数十GB/s（新版）
• 功能增强：
  • 支持双向数据传输与热插拔
  • 内置交换机管理多设备独立连接
  • 提供等时传输与动态电源管理

Linux内核中pci的定义同样适用于PCIe(include /linux/pci.h)
而从硬件角度看，差异就非常大了。

• Intel革了自己的命，推出了PCIe。最重要的一点是把并行传输改成了串行。

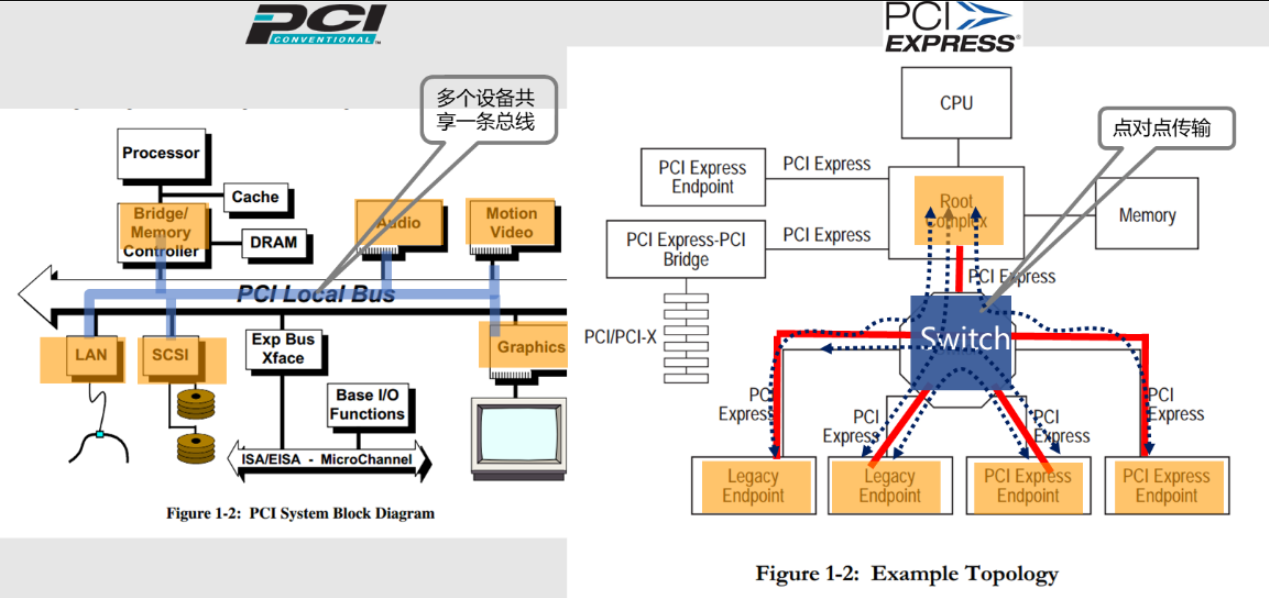

• PCI是共享型总线，多个设备共享一条总线，这种情况下必然存在总线总裁。PCIe则是点对点连接，一个设备直接连接到另一个设备，不存在总线竞争和仲裁。
• PCI总线上是单向传输，任意时刻只有一个方向的传输，PCIe则是任意时刻都可以双向传输。
• PCI有很多的边带控制信号，如FRAME#, IRDY#, TRDY, STOP#等。PCIe总线上传输的都是基于包（packet），控制和其他处理都嵌入在包里。

PCIE与PCI区别

PCI与PCIe核心参数对比

Gen1 单lane的PCIe的带宽为什么不是2500M / 8=312.5MB呢？

PCIe Switch相当于PCI总线中的什么?

基于PCI开发的软件能否运行在PCIe上？

可以。
