PCIe流控机制详解：信用从产生到消耗的完整故事
在PCIe高速串行链路中，发送方和接收方没有共享总线仲裁，如果发送过快而接收方缓冲区已满，数据就会丢失。由于高速链路的往返延迟使得实时硬件握手不现实，PCIe采用了一种基于信用（Credit）的预告式流控机制。
一、为什么需要信用机制？
与并行总线可使用ready/valid等信号进行实时背压不同，PCIe的点对点高速串行链路无法依赖这种即时反馈。因此，规范定义了一种前瞻性的流控方法：接收方提前告知发送方自己可用的缓冲区容量（即信用），发送方在信用额度内自由发送，耗尽后则等待。这消除了实时握手的延迟代价，使链路效率更高。
二、三类事务与六种独立信用

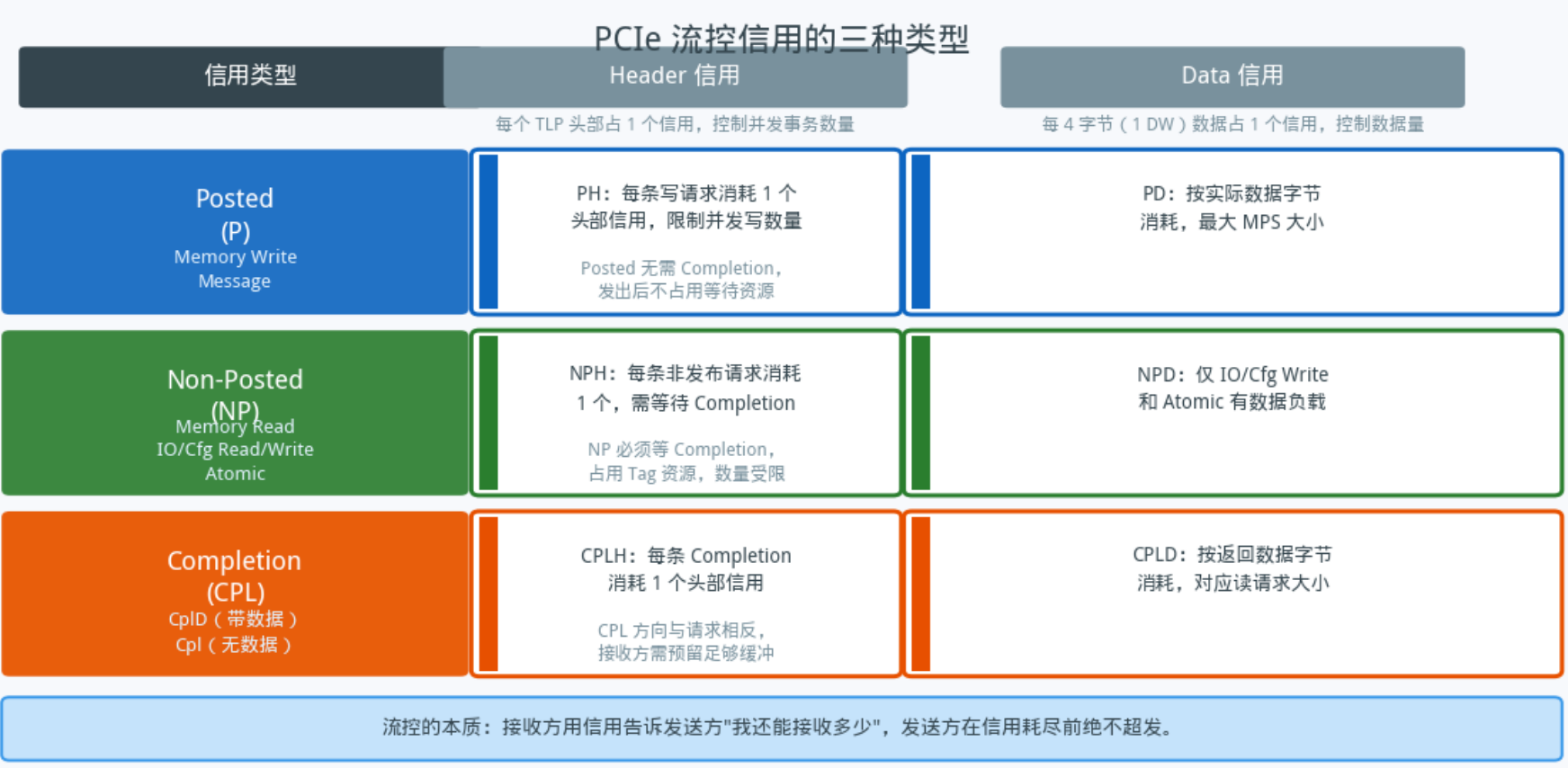

PCIe将TLP分为三大类，并为每类独立管理信用，确保不同流量互不干扰：
| 事务类别 | 说明 | 信用维度 |
|---|---|---|
| Posted (P) | 单向、无需等待回复的事务（如内存写MWr、消息Msg） | PH（Header信用）、PD（Data信用） |
| Non-Posted (NP) | 需要等待回复的事务（如内存读MRd、配置读写CfgRd/Wr） | NPH、NPD |
| Completion (CPL) | 用于响应Non-Posted请求的事务 | CPLH、CPLD |
每个类别都有Header信用（以TLP个数为单位，控制并发数）和Data信用（以4字节为单位，对应数据缓冲容量）。六种信用独立运作，一种耗尽只会阻塞对应类型的事务。
三、信用的完整生命周期（发送方与接收方交互）

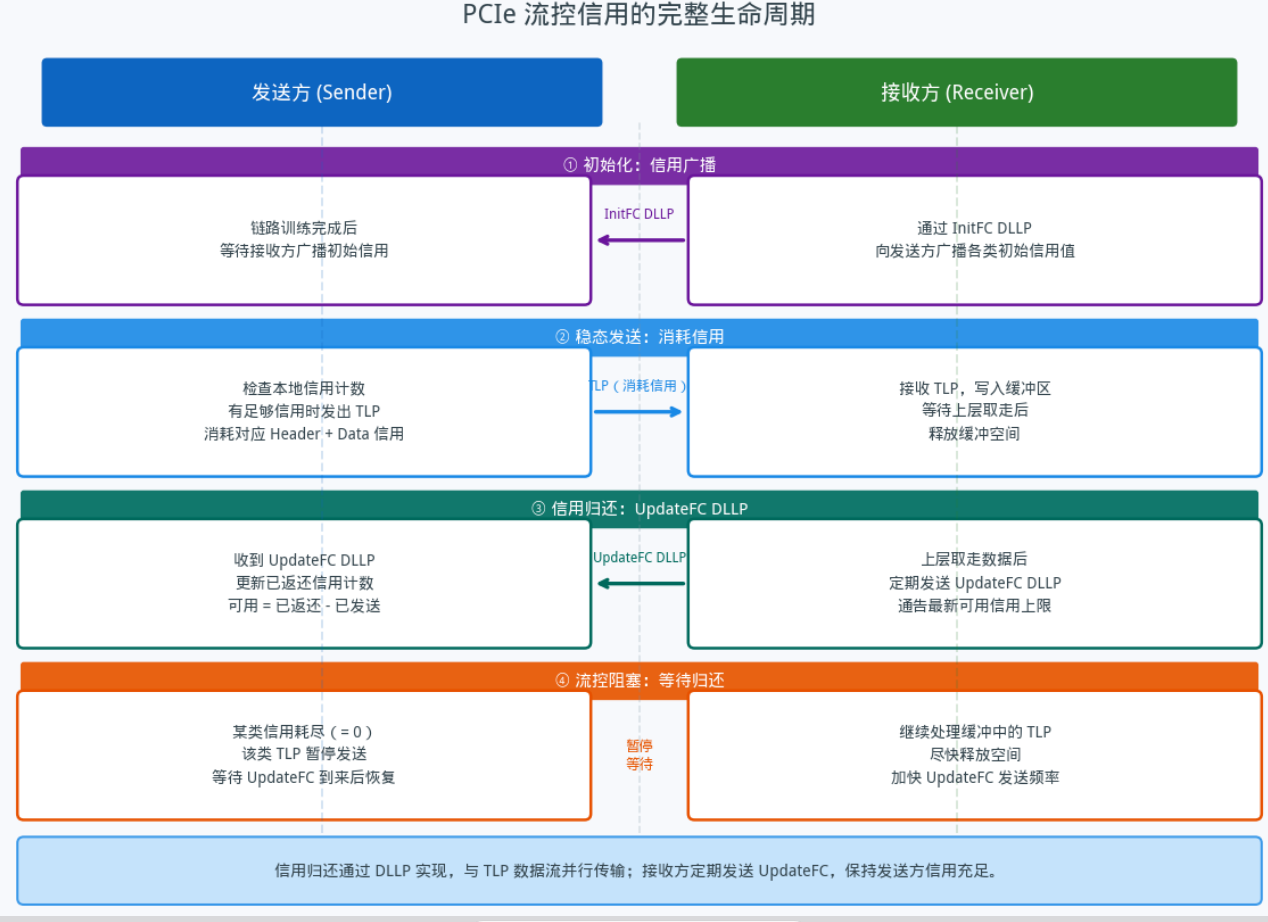

信用的生命周期包含四个关键阶段，通过链路层数据包（DLLP）进行通信：
初始化（信用广播）：
- 链路训练完成后，接收方通过InitFC DLLP向发送方广播六类信用的初始值。
- 发送方收到后据此建立本地信用计数。只有初始化完成，双方才能开始TLP传输。
稳态发送（消耗信用）：
- 发送方维护两个核心计数器：已分配（Allocated，CA）（接收方累计通告的信用上限）和已消耗（Consumed，CC）（已发送TLP消耗的信用）。
- 每次发送前，检查可用信用（Available）= CA - CC是否大于0。若足够，则发送TLP，并递增CC。
信用归还（更新信用）：
- 接收方上层从缓冲区取走数据、释放空间后，通过UpdateFC DLLP向发送方通告最新的可用信用上限（即更新CA值）。
- 发送方收到后更新本地的CA，重新计算可用信用。
流控阻塞（等待归还）：
- 当某类可用信用降为0，发送方必须停止发送该类TLP，直到收到新的UpdateFC。这是设计的正常行为，而非故障。
发送频率优化：接收方应及时发送UpdateFC，避免发送方长时间等待。规范规定了最大归还延迟，超出则视为错误。

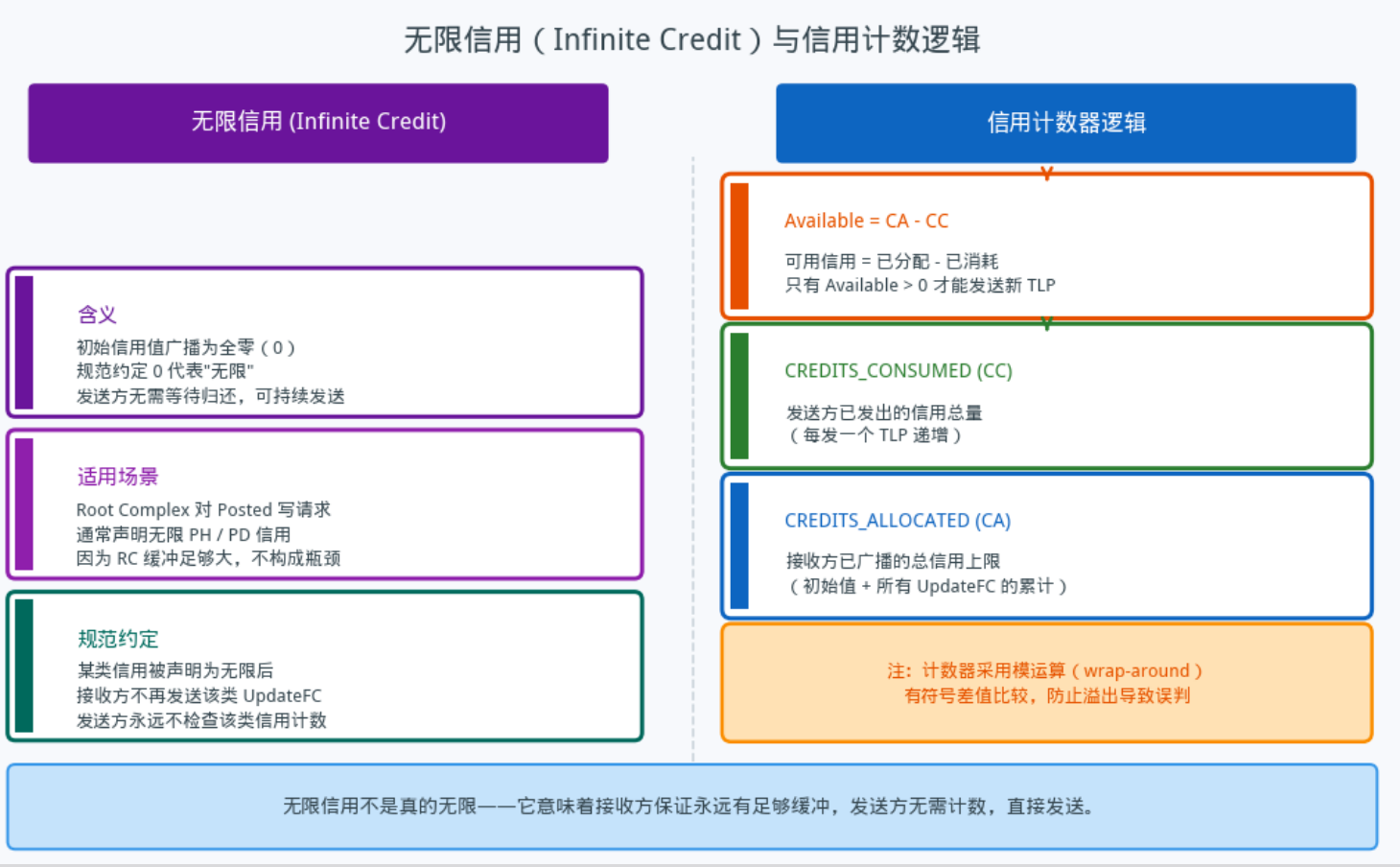

四、特殊机制：无限信用（Infinite Credit）
规范中有一个特殊约定：如果某类信用的初始广播值全为0，则代表无限信用。
- 含义：接收方承诺对此类事务永远有足够缓冲。发送方无需检查该类信用，也不再接收其UpdateFC。
- 典型场景：Root Complex对下行Posted写请求（如MWr）常声明无限PH/PD信用，因其系统内存缓冲充裕。
- 注意：这是协议层面的承诺，并非真的无限资源。验证需确保发送方能正确识别并跳过对该类信用的检查。
五、关键实现细节：计数器溢出处理
信用计数器为有限位宽，会发生溢出（Wrap-around）。规范要求必须用有符号差值来判断可用信用（如 Available = (signed)(CA - CC)），而非直接比较绝对值。这能确保计数器回绕后仍能正确判断，避免发送方在仍有信用时误停，或耗尽时继续发送。
六、验证视角：重点关注流控的正确性
流控问题常表现为”发送方莫名停顿”，验证时需重点检查：
- 初始化完整性：确保六类信用的InitFC序列全部完成且确认，发送方正确识别初始零值（无限信用）。
- 信用计算与溢出：验证每次消耗后可用信用的计算，刻意构造计数器接近边界的场景，验证有符号比较逻辑。
- UpdateFC及时性：测量从缓冲释放到UpdateFC发出的延迟，确认满足规范要求。
- 类别独立性：制造单一信用耗尽场景，观察其他类别事务是否仍正常发送。
- 无限信用路径：验证接收方广播零值、发送方正确识别且不发送/等待其UpdateFC。
总结
PCIe流控机制通过InitFC广播初始信用、UpdateFC动态归还信用、以及计数器有符号差值处理溢出等设计，构建了一套基于预告的、高效且鲁棒的控制体系。它将接收缓冲能力提前传递给发送方，让数据流在信用额度内自主运行，是保障高速串行链路不丢包、不卡死的核心机制。理解信用的完整生命周期，是调试PCIe性能问题和总线停顿现象的基础。
