PCIe物理卡如何实现多个Function：从硬件切分到虚拟化
在服务器虚拟化场景下，我们常遇到这样的需求：如何让一块物理网卡或GPU，同时被多个虚拟机以接近物理硬件的性能独占使用，并且彼此隔离？ PCIe规范中的Function（功能）机制，特别是SR-IOV（单根I/O虚拟化）和MF-IOV（多功能I/O虚拟化）技术，正是解决这一问题的关键。本文将从硬件实现和软件交互的角度，参考《PCIe Function层级详解》一文的核心思想，解析这一实现路径。
一、基础概念：什么是Function
在PCIe体系中，Function是软件与硬件交互的最小逻辑单元。操作系统并不直接与物理卡打交道，而是通过BDF（总线号:设备号:功能号）三元组来寻址和访问每个Function。
每个Function都拥有独立的配置空间（Configuration Space）、BAR（基址寄存器）空间、中断和权限控制。这意味着，一张物理卡完全可以在硬件层面被设计为多个Function，操作系统会将其识别为多个独立的逻辑设备。
二、两种核心角色：PF与VF
为了实现虚拟化切分，PCIe定义了两种Function角色：
PF（物理功能，Physical Function）
- 角色：代表完整的物理硬件资源，是管理的起点。
- 职责：拥有完整的配置空间，负责设备初始化、电源管理、复位，以及最重要的——创建和管理VF。PF的驱动通常运行在宿主机（Host）或Hypervisor层。
- 控制接口：PF通过其配置空间中的SR-IOV扩展能力（Extended Capability） 中的寄存器来控制VF：
- VF使能位：全局开关，控制VF是否对外可见。
- VF数量字段：设置当前要创建的具体VF个数。
- 首VF偏移量和步长：用于计算每个VF的Routing ID（即BDF中的Function号），确保它们能唯一被寻址。
VF（虚拟功能，Virtual Function）
- 角色：由PF派生出的轻量级Function，是实现资源隔离的“切片”。
- 本质：VF拥有独立的配置空间和BAR，但不拥有独立的物理硬件引擎。所有VF共享PF的硬件资源（如网卡队列、GPU计算核心），只是在寻址、内存空间和权限上被逻辑隔离。
- 特性：VF的BAR通常是PF BAR空间的一个分片。例如，一块显存为16GB的GPU，其PF的BAR可被划分为4个4GB的切片，分别映射给4个VF，每个虚拟机获得独立的显存区域。

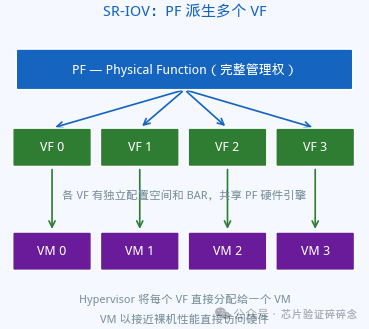

三、标准实现路径：SR-IOV的工作流程
SR-IOV是PCI-SIG定义的标准虚拟化规范，其工作流程清晰地展示了多个Function的诞生过程：
- 发现与枚举：系统启动后，Hypervisor或宿主机OS首先枚举并发现PF，读取其SR-IOV能力，获知支持的最大VF数量和BAR布局。
- 资源分配：Hypervisor为所有将要创建的VF的BAR空间分配物理内存地址（在系统物理地址空间中进行分配）。
- 创建VF：Hypervisor通过PF的配置空间，写入期望的VF数量并置起使能位。硬件随即在内部创建对应数量的VF，并使其在PCIe总线上可见。
- 分配与直通：Hypervisor将不同的VF通过BDF分配给不同的虚拟机（VM）。VM内的驱动直接操作VF，实现数据面（Data Plane）的直通访问，数据包不再经过Hypervisor模拟，性能接近裸机。

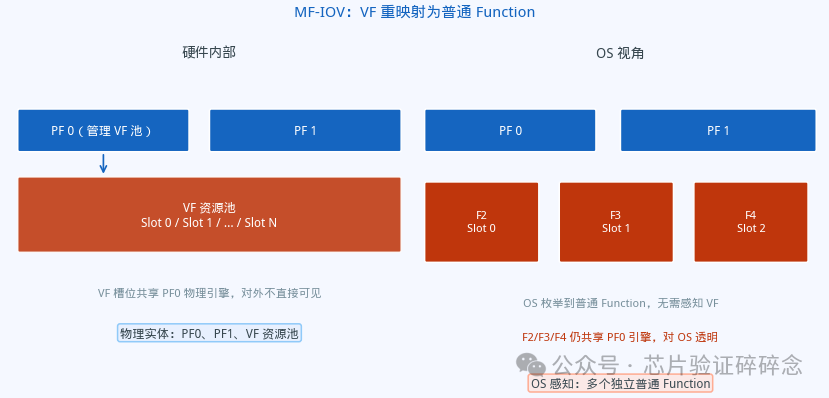

四、另一种路径：MF-IOV的重映射思想
MF-IOV提供了一种不同的实现思路，其核心是重映射（Remap）。
- 问题：SR-IOV要求操作系统或Hypervisor的驱动具有SR-IOV感知能力，才能识别VF。
- MF-IOV的解决方案：硬件内部仍有一个VF资源池，但将这些VF重映射为普通的PCIe Function。从操作系统视角看，它枚举到的全是标准的PF，无需特殊驱动支持。
- 代价：这种透明性需要硬件内部增加额外的地址翻译层，将对这些“伪装PF”的访问，路由到正确的底层VF资源上。
关键区别：SR-IOV暴露真实的VF身份；MF-IOV将VF伪装成PF，对软件更透明。两种模式在芯片设计时通常互斥，验证时需分别确保路径完整。
五、硬件实现的核心验证点
实现多个Function，对硬件设计和验证提出了明确要求，核心关注点包括：
- Function唯一性：确保每个PF和VF的BDF在系统中唯一，配置空间正确初始化。
- VF可见性边界：严格验证当VF数量字段变化或使能位切换时，VF的“出现”与“消失”是否即时、无残留。
- Routing ID计算：验证每个VF的BDF是否严格按照“PF的BDF + 首偏移 + 序号 × 步长”的公式正确生成。
- BAR空间隔离：验证PF的BAR、各个VF的BAR切片之间地址范围无重叠，且地址译码正确。
- 模式互斥：在SR-IOV模式和MF-IOV模式下，分别验证功能路径，且确认两者不能同时生效。
总结
一张PCIe物理卡实现多个Function，其本质是在硬件层面完成资源的分片与隔离。PF是拥有完整控制权的“根”，负责管理和创建；VF是由PF派生的“叶”，是虚拟机直通访问的“切片”。通过标准的SR-IOV流程或采用重映射思想的MF-IOV路径，硬件将物理资源抽象为多个逻辑功能，从而在虚拟化环境中同时实现高性能（接近裸机直通）和高密度（多VM共享单卡）。这种设计不仅解决了I/O虚拟化的性能瓶颈，也成为现代数据中心GPU、网卡等加速器虚拟化的基石。
